Zum Verständnis: einige Hinweise zu unseren Diagrammen

Was zeigt die Tagesübersicht?

Unsere Messstationen registrieren die Bodenschwinggeschwindigkeiten; in der Tagesübersicht werden die maximalen Schwingungen dargestellt (Abbildung 1). Die Messwerte sind immer in der Einheit mm/s (Millimeter pro Sekunde) angegeben. In der oberen Hälfte der Grafiken wird jeweils auf den Maximalwert skaliert. Dadurch ähneln sich die Amplituden auf den ersten Blick. Bitte beachten Sie die Skala, bei sehr kleinen Messwerten auch die Potenzzahlen, die links zusammen mit der Einheit eingetragen sind.

Damit Sie die Stärke und Bedeutung einer Erschütterung schnell einordnen können, zeichnen wir bei lokalen Ereignissen in der unteren Hälfte der Grafik den Anhaltswert von 5 mm/s für Wohngebäude aus der DIN 4150-3 ein. Erst wenn dieser Wert erreicht oder überschritten wird, sind in Einzelfällen Gebäudeschäden nicht auszuschließen. Die Liste der Registrierungen macht allerdings deutlich, dass das hierzulande äußerst selten passiert.

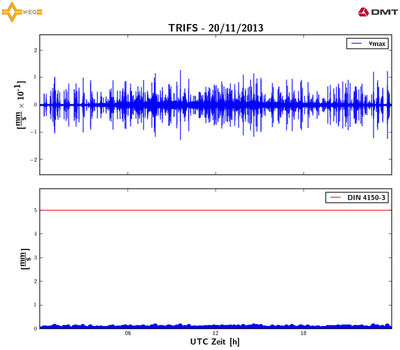

Abbildung 1: Tagesübersicht der aufgezeichneten maximalen Bodenschwinggeschwindigkeiten am 20.11.2013 an der Station TRIFS

Was zeigt die Liste der Registrierungen?

Die Liste dokumentiert jede Erschütterung, die unser Messsystem erfasst. Auslöser der Registrierung kann ein seismisches Ereignis in unserem eigenen Messgebiet sein oder die letzten schwachen Wellen eines Erdbebens vor der Küste von Alaska. Die Sensoren sind hochempfindlich; lokal kann schon ein starkes Gewitter oder ein Überschall-Flugzeug (?) zu einer automatisierten Registrierung führen. Das wird allerdings ggf. in der Einzelbewertung anhand der Wellenformen von unseren Experten identifiziert und kenntlich gemacht.

Was zeigt die Ereignisübersicht?

Sie fasst für ein seismisches Ereignis oder Erdbeben die Tagesübersichten derjenigen Stationen zusammen, an denen die höchsten Amplituden gemessen wurden. In der Darstellung sind zwei unterschiedliche Ansichten möglich.

Bei einem lokalen seismischen Ereignis wird analog zur Tagesübersicht in der oberen Hälfte der Grafik auf den Maximalwert skaliert und in der unteren Hälfte der Bezug zum Anhaltswert nach DIN 4150-3 hergestellt.

Für die Beurteilung nach DIN 4150-3 dürfen allerdings nur Messungen herangezogen werden, die an Fundamenten nahe der Erdoberfläche durchgeführt werden. Die schwachen Ausläufer ferner Erdbeben gehen jedoch an der Oberfläche oft im Hintergrundrauschen unter. Sie werden dann nur noch von den unterirdischen Bohrlochsensoren aufgezeichnet und der untere Teil der Darstellung entfällt in der Übersicht.

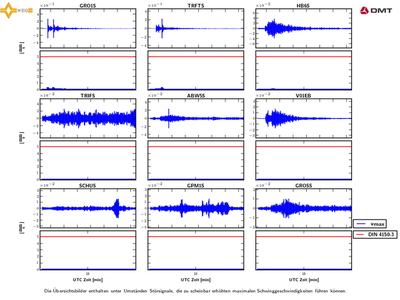

Abbildung 2: Registrierungsübersicht der aufgezeichneten maximalen Bodenschwinggeschwindigkeiten für neun Stationen mit den höchsten Amplituden für das Ereignis in Langwedel am 01.11.2013.

Wie komme ich zur Ereignisübersicht?

Eine Ereignisübersicht können Sie über die Liste der Registrierungen oder mit einem Klick auf ein Ereignis im Zeitstrahl aufrufen.

Registrierungen
